大型公共建筑能耗监测系统主要针对各项能耗(水、电、热、、冷)进行监测、计量、统计、分析,为管理部门提供有效的数据依据,为深入挖掘节能潜能、提升管理水平、加快节能改造进程,进而达到节能降耗的目的。

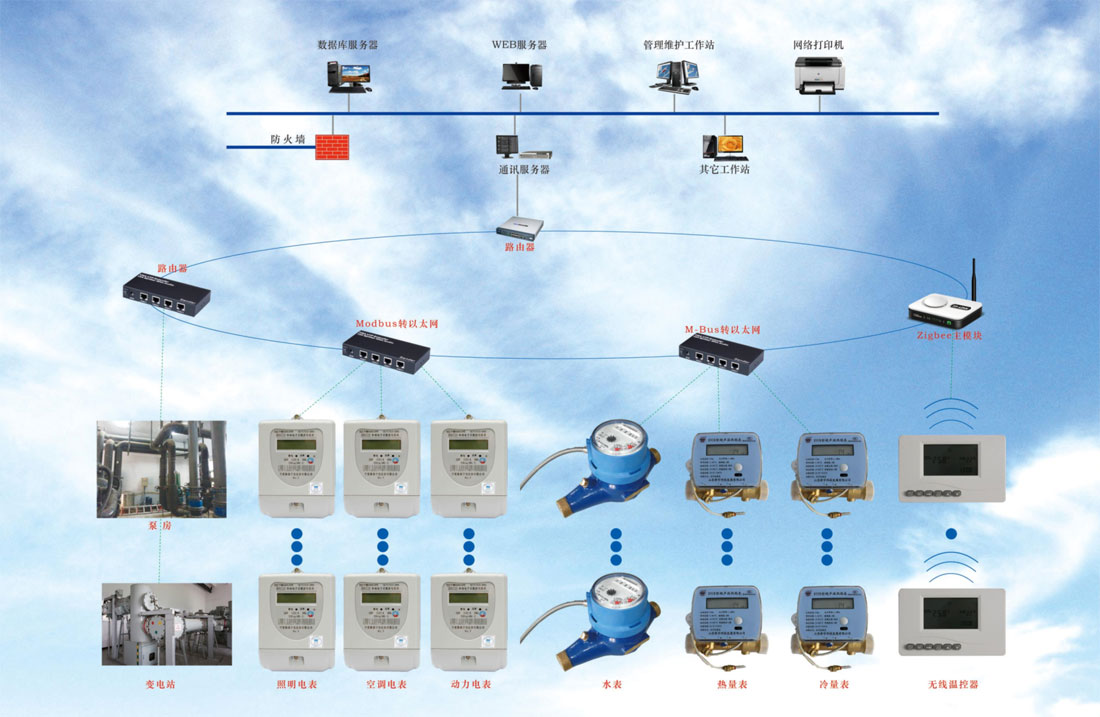

该系统主要采用分层分布式计算机网络结构,- -般分为三层:管理层、网络通讯层和现场设备层。
1)管理层
主要由系统软件和必要的硬件设备,如服务器、计算机、打印机、UPS电源等组成。系统软件具有良好的人机交;互界面,对采集的现场各类数据信息计算、分析与处理,并以图形、数显、声音等方式反映现场的运行状况。
2)网络通讯层
通讯层主要是由协议转换设备、以太网设备及总线网络组成。该层是数据信息交换的桥梁,负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时,转达上位机对现场设备的各种控制命令。
3)现场设备层
现场设备层主要由各类智能仪表组成,采用具有高可靠性、带有现场总线连接的分布式|/0控制器构成数据采集终端,向数据中心上传存储的能耗数据。测量仪表担负着最基层的数据采集任务,其监测的能耗数据必须完整、准确并实时传送至数据中心。
系统功能
1、实时采集智能电表、水表、热表和冷表数据,并传输到管理中心,管理中心对能耗数据进行统计、分析;
2、实现了对室内温度的实时监测和网络化管理,为精确控制中央空调的开关机时间及温度提供可靠依据;
3、有助于改善中央空调或供暖系统各区域温度的均衡性,提高运行效率,降低运行成本;
4、通过对建筑物能耗系统的全参数、全过程集中管理和控制,实现公共建筑的节能运行管理功能。
5、系统软件具有良好的人机交互窗口、图形分析、报表打印、事件记录、信息发布等功能。
系统特点
1、系统采用无线和有线相结和方式,不对房间、区域原有线路进行改动,也不对现有耗能设备作任何改造,工程安装和维修简单方便;
2、系统采用模块化结构,构架简单,扩展功能强,可方便地满足用户未来需求;
3、系统功能完善:具有能耗监测、空调温度集中控制和节能运行管理的功能;
4、配置灵活:用户可以自由选择适合自己需求的功能和组件,若将来需求发生变化,可方便地进行功能及组件的扩充或修改。
